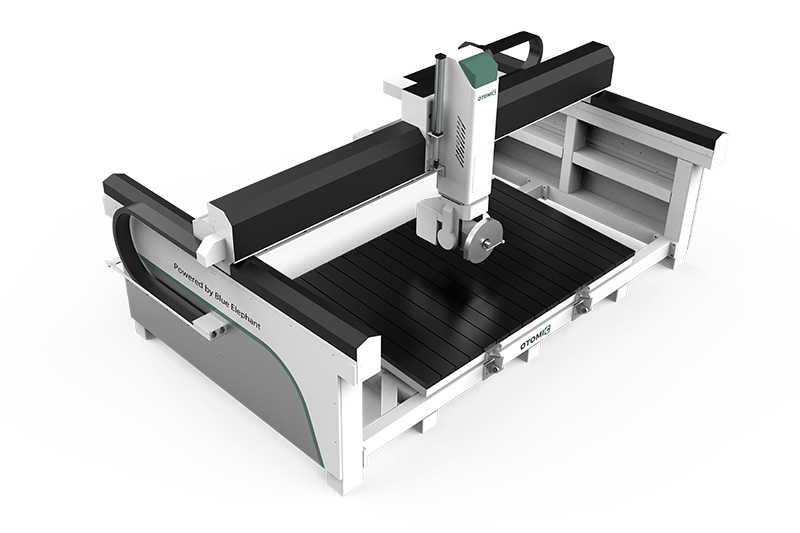

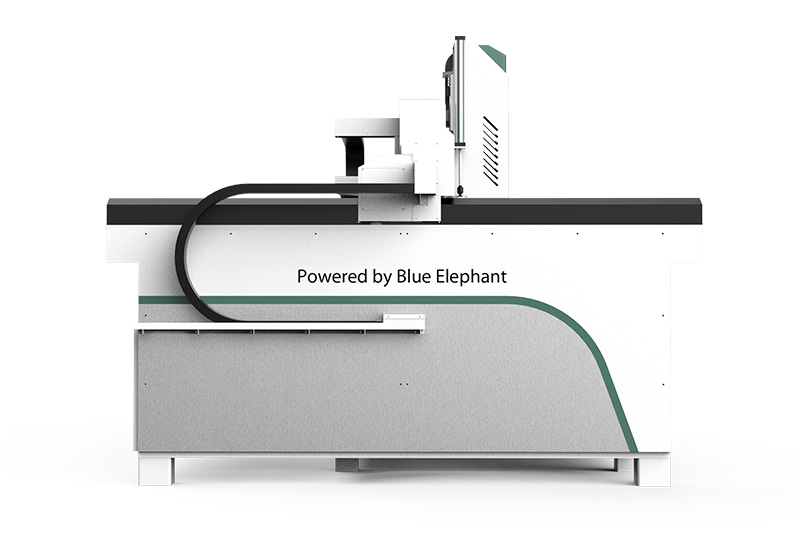

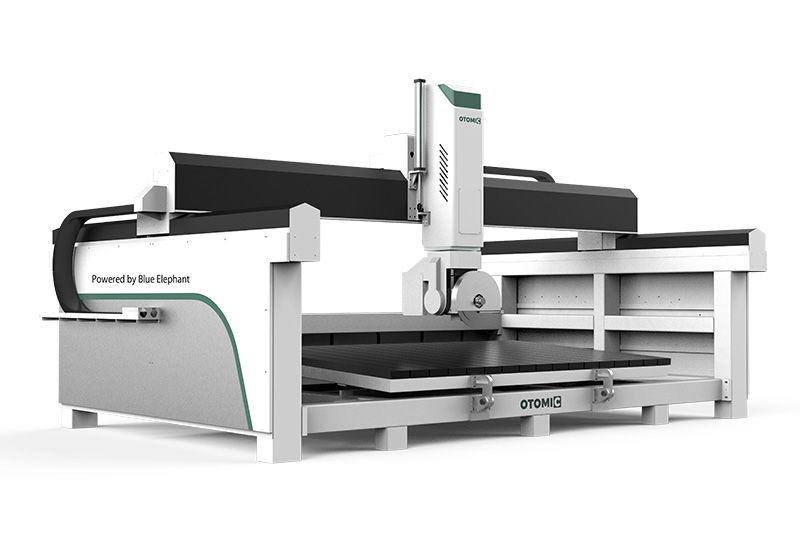

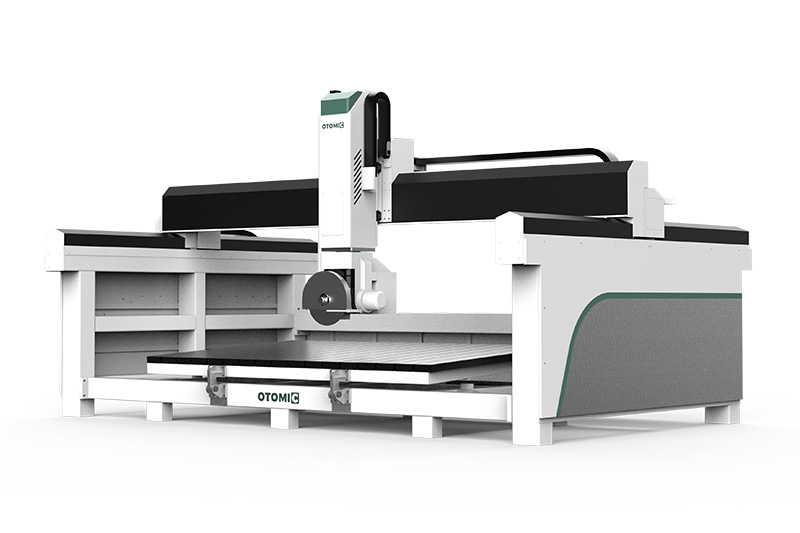

五軸橋切鋸
PRODUCT CENTER
1、自主研發五軸橋切頭，采用鑄造旋轉支架剛性更好。
2、配有自動翻轉臺面，減輕勞動強度，卸料方便。
3、采用高精度RV減速機，軸頭擺動精度更高。
4、采用液壓缸作為翻轉動力，翻轉重量冗余度較大，適應場景廣。
| 行程 | 三軸 | 3200*2000*350mm |
| C軸 | ±360° | |
| A軸 | 0-90° | |
| 快移速度 | X軸 | 30m\min |
| Y軸 | 30m\min | |
| Z軸 | 15m\min | |
| 伺服電機 | X軸、Y軸 | 1.3KW絕對值伺服電機 |
| Z軸 | 1.3KW絕對值伺服電機（帶抱閘） | |
| A軸、C軸 | 1KW絕對值伺服電機 | |
| 導軌 | Y | 30軌 |
| X | 30軌 | |
| Z | 30軌 | |
| 齒條 | X、Y | 2M |
| 臺面 | 結構 | 方木 |
| 臺面大小 | 3200×2000mm | |
| 翻轉角度 | 0-85° | |
| 反轉重量 | 800KG | |
| 鋸片 | 大小 | 350-450mm |
| 最大加工厚度 | 100mm | |
| 絲杠 | Z | 3210mm |
| 減速機 | X/Y軸 新寶減速機 | |
| 鋸片電機 | 22KW鋸片電機 | |
| 操作系統 | 藍象定制系統 | |
| 低壓電器 | 施耐德 | |
| 工作氣壓 | 0.6-0.8Mpa | |
| 設備電壓 | 380V/3P/50HZ | |
